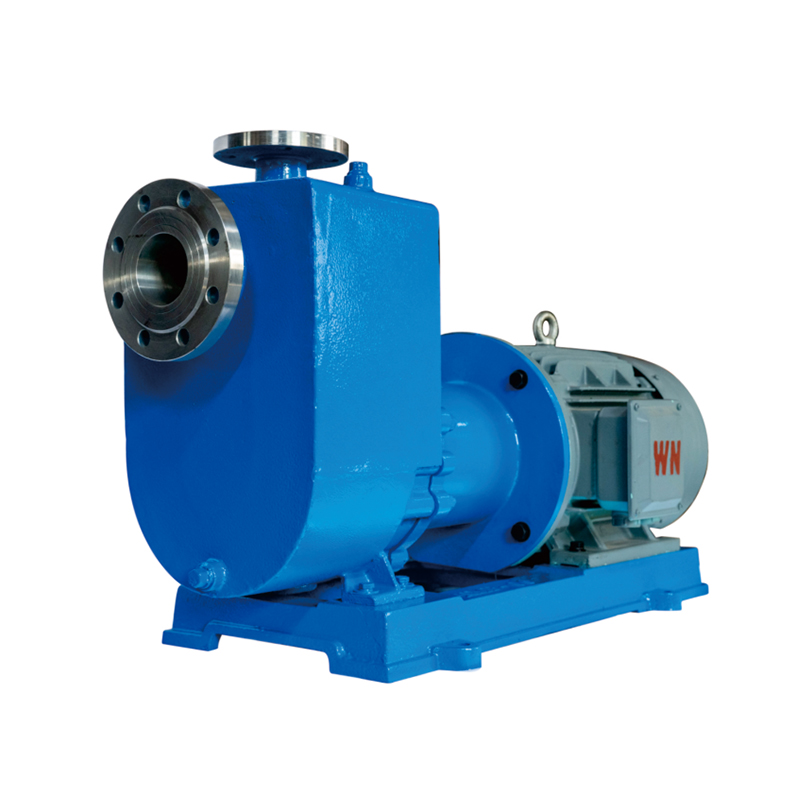

NMZ-Nerezové samonasávacie magnetické čerpadlo

NMZ-Nerezové samonasávacie magnetické čerpadlo

Samonasávacie čerpadlo s magnetickým pohonom série NMZ (označované ako NMZ magnetické samonasávacie čerpadlo) je nový typ úplne tesniaceho čerpadla odolného voči korózii vyvinutého našou spoločnosťou na základe aktuálnych požiadaviek používateľov a trhu, ktorý kombinuje existujúce čerpadlá s magnetickým pohonom na trhu. Skladá sa hlavne z motora, magnetickej spojky a odstredivého čerpadla odolného voči korózii, ktoré využíva magnetickú spojku na prenos energie s nulovým únikom. Kľúčovou vlastnosťou je, že keď motor poháňa vonkajšiu magnetickú oceľ zariadenia na magnetický prenos, aby sa otáčala, magnetické pole prechádza cez medzeru a objímku izolátora, pôsobí na vnútornú magnetickú oceľ, čo spôsobuje, že hriadeľ čerpadla a motor sa otáčajú synchrónne a prenáša krútiaci moment bez kontaktu. Na vstupnom konci hriadeľa čerpadla, keďže kvapalina je utesnená v objímke stacionárneho izolátora bez dynamických tesnení, sa predíde bežným problémom netesnosti, ako je chod, odvetrávanie, kvapkanie a netesnosť v petrochemickom priemysle, čím sa dosiahne úplná prevádzka bez úniku.

Vyrobené podľa noriem API688 a HG/T2730, veľkosť rozhrania čerpadla je kompatibilná s výmenou modelov ZX, ZW a iných chemických samonasávacích čerpadiel, ponúka dobrú kompatibilitu, vysokú účinnosť a nízke vibrácie.

Používa neodýmový železobórový permanentný magnetický materiál pre vnútorné a vonkajšie magnetické ocele, ktorý ponúka vysokú magnetickú účinnosť a vynikajúcu odolnosť voči vysokým teplotám.

Navrhnuté ako delený typ podľa technických požiadaviek s možnosťou doplnenia izolačných zariadení pre kryštalické médiá.

Modulárna konštrukcia sa veľmi ľahko rozoberá a udržiava, čo výrazne znižuje technickú odbornosť vyžadovanú od personálu údržby.

Môže byť vybavený ochranou proti chodu nasucho podľa požiadaviek užívateľa, aby sa predišlo poškodeniu spôsobenému chodom nasucho.

Úplne bez úniku, dôkladne rieši problém netesnosti utesnených čerpadiel a tiež najlepšia náhrada za tienené čerpadlá.

Aplikácie:
Aplikovateľné oblasti: Ochrana životného prostredia, ropa, chemický priemysel, potravinárstvo, biofarmaceutiká, výroba energie, hutníctvo, letecký priemysel a ďalšie priemyselné odvetvia, ako sú rafinérie, etylénové závody, závody na spracovanie zemného plynu, rôzne chemické závody, farmaceutické závody, závody na jadrové palivo, jadrové elektrárne atď.

Použiteľné procesy: Čisté, horľavé, výbušné, prchavé, toxické, hodnotné kvapaliny a iné situácie, v ktorých nie je povolený únik a kontaminácia média nie je prijateľná.

Materiály:
Prietokové časti čerpadla môžu byť vyrobené z rôznych materiálov odolných voči korózii, ako sú 304, 304L, 302, 321, 316, 316L, 904, zliatina titánu, zliatiny na báze niklu atď., podľa pracovných podmienok a požiadaviek používateľa. Špeciálne návrhy a výroba môžu byť poskytnuté na základe špecifických podmienok.

Získajte cenovú ponuku
  • Popis
  • Kontaktujte nás

Aplikačné polia
Biologická medicína, petrochémia, baníctvo, hutníctvo, textilná tlač a farbenie, elektrina, potravinárstvo, výroba papiera, galvanické pokovovanie, čistenie odpadových vôd, čistenie spalín, nová energetika, nové materiály a ďalšie odvetvia.

Použitie pumpy
Použiteľné na prepravu horľavých a výbušných prchavých, jedovatých a škodlivých, hodnotných a vysoko korozívnych čistiacich prostriedkov; Ako je akákoľvek koncentrácia kyseliny a zásady, soli, rozpúšťadla, silného oxidačného činidla atď.

Dizajnový návod
NMZ (magnetické samonasávacie čerpadlo) a NMZLEW (dve termoizolačné magnetické samonasávacie čerpadlo) sú nové bezúnikové magnetické samonasávacie čerpadlá vyvinuté našou spoločnosťou na báze magnetického čerpadla NMQ. Táto séria samonasávacích čerpadiel je rovnaká ako bežné časti magnetických čerpadiel NMQ.
Teleso čerpadla sa skladá z komory nasávania kvapaliny, komory na skladovanie kvapaliny, špirály, spätného otvoru, komory na separáciu plynu a kvapaliny a podobne. Toto čerpadlo je potrebné spustiť iba prvýkrát a pri neskoršom použití sa dá spustiť priamo. Je vhodný pre špeciálne príležitosti, ako je silné znečistenie a vzácne tekutiny. V posledných rokoch sa široko používa pri vyprázdňovaní čerpadiel, ktoré môžu zabrániť mletiu a vyprázdňovaniu za sucha a je ideálnym produktom na vyprázdňovanie čerpadiel v oblastiach nádrží.

Model č Prietoková kapacita (m 3 /h) Hlava čerpadla (m) NPSH r Účinnosť (%) Napájanie vodnej šachty Výkon motora Rýchlosť otáčania Priemer (mm)
Vstup výstup
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Pracovné podmienky

Kaliber 20 - 300 mm
Prevádzková teplota - 120 ℃ - 320 ℃
Rozsah prietoku 3 m³/h - 800 m³/h
Rozsah hlavy 12,5 m - 130 m
Rozsah materiálu 304, 304L, 316L, 2205/904L, TA2, Hc276
Dizajnový štandard HG/T2730, SH/T3148, API685
