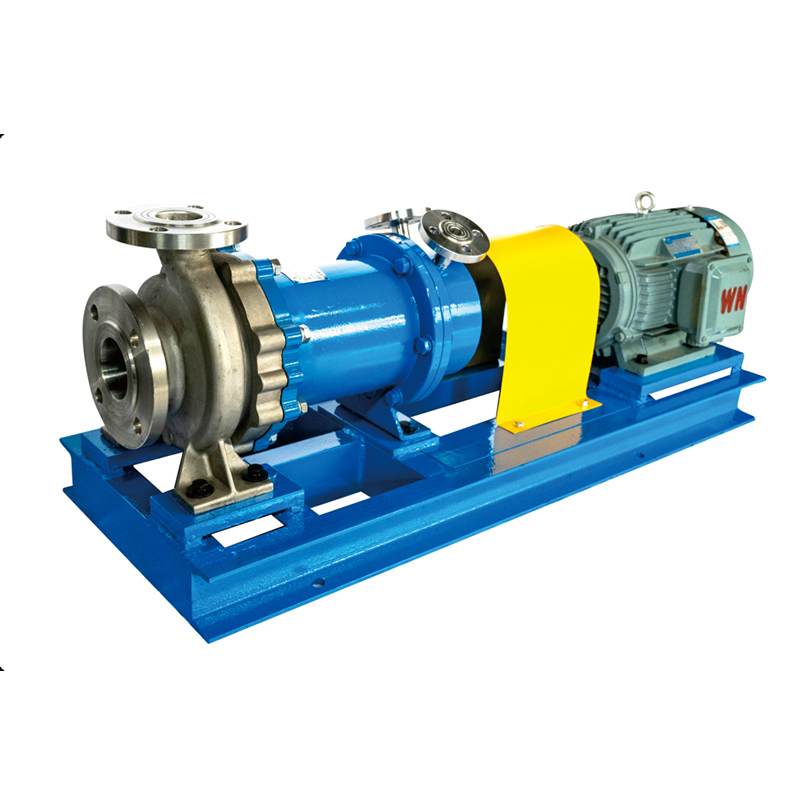

NMQGD - Vysokoteplotné magnetické čerpadlo z nehrdzavejúcej ocele

NMQGD - Vysokoteplotné magnetické čerpadlo z nehrdzavejúcej ocele

Magnetické čerpadlo série NMQ-G (označované ako magnetické čerpadlo NMQ-G) je vysokoteplotné, vysokotlakové magnetické čerpadlo vyvinuté našou spoločnosťou pre ťažký chemický priemysel. Táto séria magnetických púmp používa magnety odolné voči vysokej teplote, ktoré sa nikdy nedemagnetizujú pod 350 °C. Trecia dvojica využíva technológiu kompenzácie teploty, ktorá efektívne rieši problém poškodenia spôsobeného tepelnou rozťažnosťou a kontrakciou komponentov čerpadla. Okrem toho môžu byť trecie páry vybavené rôznymi materiálmi v závislosti od prevádzkových podmienok. Izolačná manžeta využíva pokročilú technológiu oblúkového tvaru, vďaka čomu je 1,2-krát odolnejšia voči tlaku ako tradičné izolačné manžety. Rôzne konfigurácie ložiskových boxov zaisťujú bezpečnú prevádzku pri rôznych podmienkach a teplotách a modulárna štruktúra uľahčuje užívateľom údržbu.

Navrhnuté podľa noriem ISO2858 a HG/T2730, rozmery rozhrania čerpadla sú kompatibilné s náhradou iných chemických čerpadiel, ako sú IH a CZ, ponúkajú dobrú zameniteľnosť, vysokú účinnosť a nízke vibrácie.

Vnútorné a vonkajšie magnety sú vyrobené z permanentných magnetických materiálov samárium-kobalt, ktoré poskytujú vysokú magnetickú účinnosť a silnú odolnosť voči vysokým teplotám.

Modulárna konštrukcia sa dá ľahko rozobrať a udržiavať, čo výrazne znižuje technické požiadavky na personál údržby.

Zariadenia na ochranu proti chodu nasucho je možné nakonfigurovať podľa požiadaviek používateľa, aby sa zabránilo poškodeniu spôsobenému chodom nasucho.

Čerpadlo pracuje s absolútnou prevenciou úniku, pričom dôkladne rieši problémy s únikom, ktoré sú bežné u utesnených čerpadiel, čo z neho robí najlepšiu alternatívu k tieneným čerpadlám.

Aplikácie:
Aplikovateľné oblasti: Ochrana životného prostredia, petrochémia, potraviny, biofarmaceutiká, výroba energie, banská metalurgia, textilná tlač a farbenie, letecký a kozmický priemysel a iné priemyselné odvetvia, ako sú rafinérie, etylénové závody, závody na spracovanie zemného plynu, rôzne chemické závody, farmaceutické závody, závody na jadrové palivo, jadrové elektrárne atď.

Použiteľné procesy: Čisté, horľavé, výbušné, prchavé, toxické, vysokoteplotné, vysokotlakové, vzácne kvapaliny a iné médiá vyžadujúce prevenciu úniku, kde nie je povolená kontaminácia média tesnením.

Materiály: Prietokové komponenty čerpadla môžu byť vyrobené z rôznych materiálov odolných voči korózii na základe prevádzkových podmienok a požiadaviek používateľa, ako sú 304, 304L, 302, 321, 316, 316L, 904, zliatiny titánu, Hastelloy, zliatiny na báze niklu atď.

Získajte cenovú ponuku
  • Popis
  • Kontaktujte nás

Aplikačné polia
Biologická medicína, petrochémia, baníctvo, hutníctvo, potlač a farbenie textilu, elektrina, potravinárstvo, výroba papiera, galvanické pokovovanie, čistenie odpadových vôd, odvod spalín
úprava plynu, nová energia, nové materiály a iné priemyselné odvetvia.

Použitie pumpy
Použiteľné na prepravu horľavých a výbušných prchavých, jedovatých a škodlivých, hodnotných a vysoko korozívnych čistiacich prostriedkov; Ako je akákoľvek koncentrácia kyseliny a zásady, soli, rozpúšťadla, silného oxidačného činidla atď.

Dizajnový návod

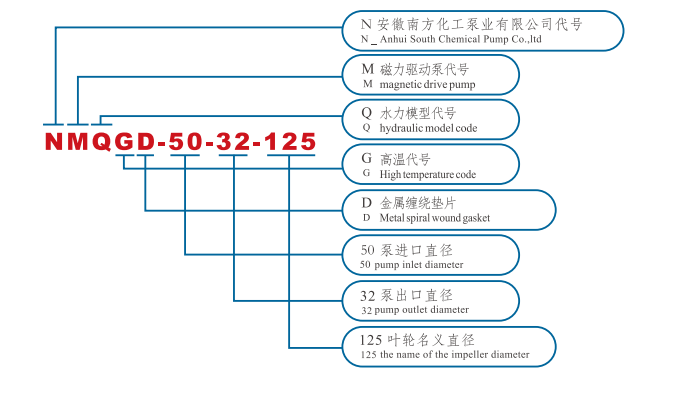

Vysokoteplotné magnetické čerpadlo z nehrdzavejúcej ocele, NMQG pre teplotnú odolnosť pod 200 C, NMQGD pre teplotnú odolnosť medzi 200 C a 320 C, je nový typ vysokoteplotného nepriepustného čerpadla odolného voči korózii vyvinuté našou spoločnosťou podľa aktuálneho dopytu používateľov a trhu v kombinácii s existujúcim magnetickým čerpadlom na trhu. Jedinečný konštrukčný dizajn NMQGD zabraňuje zlyhaniu komponentov v dôsledku tepelnej rozťažnosti pri vysokých teplotách.

Model č Prietok (m³/h) Hlava čerpadla (m) NPSH r Účinnosť (%) Výkon vodného hriadeľa (kW) Výkon motora (kW) Rýchlosť otáčania (ot./min) Priemer (mm)
Vstup Outlet
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.97 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.86 55 1450 150 125
200-150-250 400 20 3.2 66 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Pracovné podmienky

Kaliber 20 - 300 mm
Prevádzková teplota - 120 ℃ - 320 ℃
Rozsah prietoku 3 m³/h - 800 m³/h
Rozsah hlavy 12,5 m - 130 m
Rozsah materiálu 304, 304L, 316L, 2205/904L, TA2, Hc276
Dizajnový štandard HG/T2730, SH/T3148, API685
