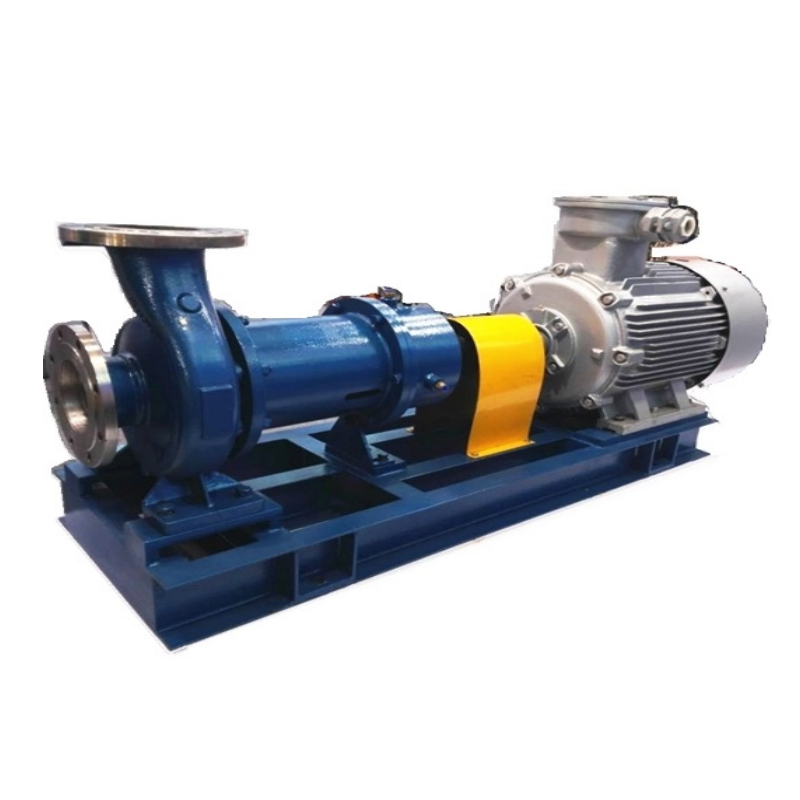

NMQL-magnetická pumpa z nehrdzavejúcej ocele

Domov / Produkty / Čerpadlá s magnetickým pohonom / NMQL-magnetická pumpa z nehrdzavejúcej ocele
NMQL-magnetická pumpa z nehrdzavejúcej ocele
  • NMQL-magnetická pumpa z nehrdzavejúcej ocele

NMQL-magnetická pumpa z nehrdzavejúcej ocele

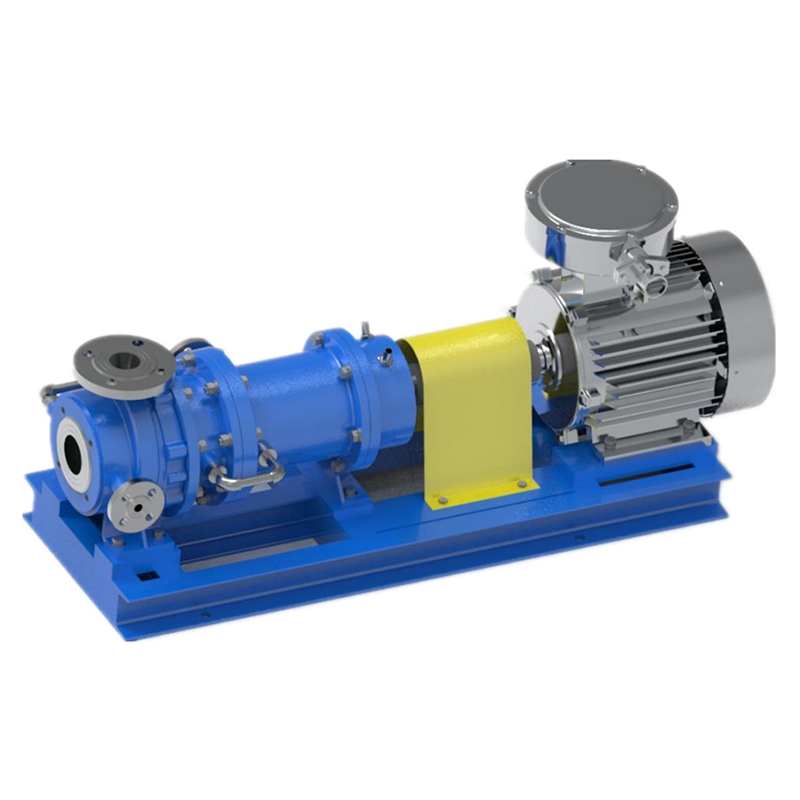

Delené odstredivé čerpadlo s magnetickým pohonom s dvojitou izoláciou a dvojitou izoláciou typu NMLEW (tiež známe ako magnetické čerpadlo NMLEW) a odstredivé čerpadlo s magnetickým pohonom typu NMLSW s dvojitou izoláciou (označované ako magnetické čerpadlo NMLSW) sú novo navrhnuté, plne utesnené čerpadlá odolné voči korózii vyvinuté v reakcii na dopyt trhu a existujúce technológie magnetických čerpadiel. Tieto čerpadlá pozostávajú predovšetkým z elektromotora, magnetickej spojky a izolovaného odstredivého čerpadla odolného voči korózii. Sila sa prenáša cez magnetickú spojku, čím sa eliminuje únik. Charakteristickou charakteristikou týchto čerpadiel je absencia fyzického kontaktu, keď elektrický motor otáča vonkajší magnet magnetického pohonu. Magnetické čiary prechádzajú cez medzeru a izolačné puzdro a ovplyvňujú vnútorný magnet, čo spôsobuje, že hriadeľ čerpadla sa otáča v súlade s motorom a účinne prenáša krútiaci moment bez priameho kontaktu. Keďže kvapalina je uzavretá v stacionárnom izolačnom puzdre na vstupe hriadeľa čerpadla, nie sú prítomné žiadne dynamické tesnenia, čím sa predchádza bežným problémom s netesnosťou, s ktorými sa stretáva ropný a chemický priemysel, čím sa zaisťuje úplne tesná prevádzka.

Tieto modely sú navrhnuté podľa noriem ISO2858 a HG/T2730 s rozmermi rozhrania kompatibilnými s náhradou iných modelov chemických čerpadiel, ako sú IH a CZ. Čerpadlá ponúkajú vynikajúcu zameniteľnosť, vysokú účinnosť a nízke vibrácie.

Dvojité izolované vysokomagnetické magnetické čerpadlo z nehrdzavejúcej ocele série NMLEW používa vysokoteplotný kobaltový materiál pre vnútorné aj vonkajšie magnety, ktorý ponúka vysokú magnetickú účinnosť a citlivosť na nízke teploty. Teleso čerpadla a kryt sú vybavené dodatočnou izolačnou vrstvou, špeciálne navrhnutou na manipuláciu s médiami náchylnými na kryštalizáciu a vyžadujúcimi izoláciu. Pre vysokoteplotné médiá nad 200 °C sa na utesnenie používa kovové vinuté tesnenie (označené NMLEWD).

Trojité izolované magnetické čerpadlo z nehrdzavejúcej ocele série NMLSW stavia na sérii NMLEW s pridanými izolačnými vrstvami na plášti, kryte a izolačnom puzdre, vďaka čomu je vhodné pre médiá, ktoré majú tendenciu kryštalizovať. Pre vysokoteplotné aplikácie nad 200 °C sa na utesnenie používa kovové vinuté tesnenie (označené NMLSWD).

Modulárny dizajn zjednodušuje demontáž a údržbu, čím sa výrazne znižuje odbornosť vyžadovaná od personálu údržby. Okrem toho môže byť čerpadlo vybavené ochranou proti chodu nasucho a zariadeniami na monitorovanie teploty na základe potrieb užívateľa, čím sa účinne predchádza škodám spôsobeným chodom nasucho.

Toto čerpadlo zaručuje úplne tesnú prevádzku, poskytuje spoľahlivé riešenie problémov s netesnosťou, ktoré sú bežné v utesnených čerpadlách, a je optimálnou náhradou za tienené čerpadlá.

Aplikácie: Oblasti použitia: Ochrana životného prostredia, ropa, chemikálie, potravinársky priemysel, biofarmaceutiká, energetika, hutníctvo, letecký priemysel a ďalšie, vrátane rafinérií, etylénových závodov, závodov na spracovanie zemného plynu, chemických tovární, farmaceutických zariadení, závodov na jadrové palivo a jadrových elektrární.

Procesy: Vhodné pre čisté, horľavé, výbušné, prchavé, toxické, vzácne kvapaliny a iné médiá, ktoré vyžadujú zabránenie úniku a nemôžu tolerovať kontamináciu z tesnení.

Materiály: Prietokové komponenty čerpadla môžu byť vyrobené z rôznych materiálov odolných voči korózii, ako sú 304, 304L, 302, 321, 316, 316L, 904, zliatiny titánu, zliatiny na báze niklu a ďalšie, v závislosti od konkrétnych prevádzkových podmienok a požiadaviek používateľa. Vlastné návrhy môžu byť vyrobené tak, aby vyhovovali špeciálnym potrebám na základe prevádzkových podmienok.

Získajte cenovú ponuku
PREV：NMQ-W Magnetické čerpadlo na uchovanie tepla z nehrdzavejúcej ocele

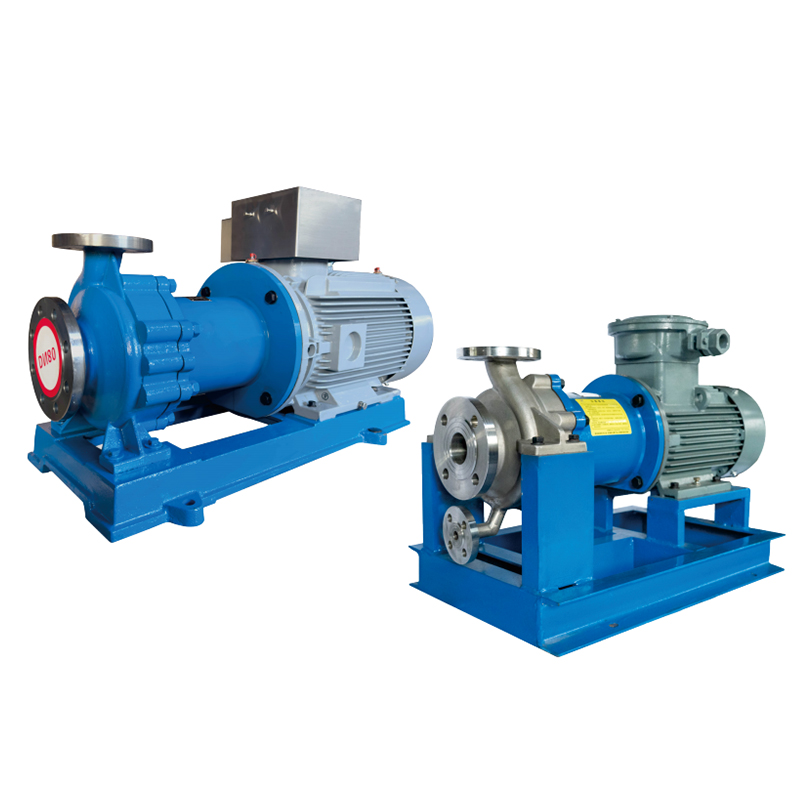

NEXT：NMQ-Priamo spriahnuté magnetické čerpadlo z nehrdzavejúcej ocele
  • Popis
  • Kontaktujte nás
Model č Prietok (m³/h) Hlava čerpadla (m) NPSH r (m) Účinnosť (%) Výkon hriadeľa (kW) Výkon motora (kW) Rýchlosť otáčania (ot./min) Priemer (mm) Hmotnosť (kg)
Vstup Outlet Hlava čerpadla Kompletný stroj
NMQL32-20-125 2 22 2.5 23 0.53 1.5 2900 32 20 35 56
3.2 20 0.77
5.5 18.5 1.23
1 5.4 1.5 23 0.07 0.55 1450 50
1.6 5 0.1
2.5 4.6 0.14
NMQL32-20-160 2 34 2.5 24 0.79 2.2 2900 32 20 45 70
3.2 32 1.19
5.5 28 1.78
1 8.5 1.5 22 0.1 0.55 1450 60
1.6 5 0.09
2.5 7.5 0.24
NMQL40-25-125 4 22 2.5 30 1.11 2.2 2900 40 25 40 65
6.3 20 1.59
8 18.5 1.37
2 5.5 1.5 28 0.11 0.55 1450 55
3 5 0.15
4 4.5 0.18
NMQL40-25-160 4 34 2.5 30 1.26 3 2900 40 25 62 95
6.3 32 1.87
8 28 2.07
2 9 1.5 25 0.2 0.55 1450 77
3 8 0.27
4 7 0.31
NMQL40-25-200 4 52 2.5 23 2.51 5.5 2900 40 25 75 138
6.3 50 3.8
8 48 4.64
2 13 1.5 28 0.26 1.1 1450 98
3 12.5 0.37
4 12 0.48
NMQL50-32-125 8 22 2 51 0.96 3 2900 50 32 60 93
12.5 20 1.36
15 18 1.47
4 5.5 2 42 0.15 0.55 1450 75
6.3 5 0.21
7.5 4.5 0.22
NMQL50-32-160 8 34 2 47 1.61 4 2900 50 32 68
12.5 32 2.36 113
15 28 2.48
4 8.5 40 0.24 0.55 1450
6.3 5 2 0.22 83
7.5 7 0.36
NMQL50-32-200 8 52 2 40 2.89 7.5 2900 50 32 72 142
12.5 50 4.34
15 48 5
4 13 2 30 0.48 1.1 1450 95
6.3 12.5 0.73
7.5 12 0.83
NMQL50-32-250 8 82 2 25 7.29 18.5 2900 50 32 85 220
12.5 80 11.11
15 78 13
4 20.5 2 28 0.81 2.2 1450 118
6.3 20 1.25
7.5 19.5 1.45

Model č Prietok (m³/h) Hlava čerpadla (m) NPSH r (m) Účinnosť (%) Výkon hriadeľa (kW) Výkon motora (kW) Rýchlosť otáčania (ot./min) Priemer (mm) Hmotnosť (kg)
Vstup Outlet Hlava čerpadla Kompletný stroj
NMQL65-50-125 15 23 2 56 1.71 4 2900 65 50 65 110
25 20 2.48
30 18 2.68
7.5 5.5 2 58 0.20 0.55 1450 80
12.5 5 0.30
15 4.5 0.32
NMQL65-50-160 15 34 2 45 2.53 5.5 2900 65 50 73 136
25 32 3.97
30 30 4.46
7.5 8.5 2 50 0.35 1.1 1450 96
12.5 8 0.56
15 7.5 0.63
NMQL65-40-200 15 52 2 48 4.51 11 2900 65 40 86 196
25 50 7.23
30 48 8.33
7.5 13 2 42 0.64 1.5 1450 111
12.5 12.5 1.03
15 12 1.19
NMQL65-40-250 15 82 2.5 38 8.99 22 2900 65 40 95 260
25 80 14.62
30 78 17.11
7.5 20.5 2 43 0.99 1.5 1450 120
12.5 20 1.61
15 19.5 1.89
NMQL65-40-315 15 127 2.5 36 14.70 37 2900 65 40 120 350
25 125 24.11
30 123 28.47
7.5 34 2.5 32 2.21 5.5 1450 185
12.5 32 3.47
15 30 3.91
NMQL80-65-125 40 23 3 48 5.32 7.5 2900 80 65 72 142
50 20 5.79
60 18 6.25
20 5.5 2.5 58 0.53 1.1 1450 95
25 5 0.60
30 4.5 0.65
NMQL80-65-160 40 34 3.5 58 6.51 11 2900 80 65 87 197
50 32 7.66
60 28 8.05
20 8.5 2.5 58 0.81 1.5 1450 112
25 8 2.5 0.96
30 7 3 1.01
NMQL80-50-200 40 52 3.5 60 9.63 18.5 2900 80 50 105 240
50 50 11.57
60 48 13.33
20 13 3 50 1.44 3 1450 140
25 12.5 1.74
30 12 2.00
NMQL80-50-250 40 82 3.5 48 18.98 37 2900 80 50 116 346
50 80 23.15
60 78 27.08
20 20.5 3 51 2.23 5.5 1450 181
25 20 2.72
30 19.5 3.19
NMQL80-50-315 40 127 4 48 29.40 45 2900 80 50 135 415
50 125 36.17
60 123 42.71
20 34 4 38 4.97 11 1450 253
25 32 5.85
30 30 6.58
NMQL100-80-125 80 22 4.5 65 7.52 11 2900 100 80 72 182
100 20 8.55
120 18 9.23
40 5.2 4.5 64 0.90 1.5 1450 97
50 5 1.09
60 4 1.04
NMQL100-80-160 80 34 4.5 65 11.62 18.5 2900 100 80 86 221
100 32 13.68
120 28 14.36
40 9 4.5 67 1.49 2.2 1450 119
50 8 1.66
60 7 1.74
NMQL100-65-200 80 52 4.5 63 18.34 30 2900 100 65 98 316
100 50 22.05
120 48 25.40
40 13.5 4.5 68 2.21 5.5 1450 163
50 12.5 2.55
60 12 2.94
NMQL100-65-250 80 82 4.5 52 35.04 55 2900 100 65 125 490
100 80 42.74
120 78 50.00
40 20.5 4.5 62 3.67 7.5 1450 201
50 20 4.48
60 19.5 5.24

Model č Prietok (m³/h) Hlava čerpadla (m) NPSH r (m) Účinnosť (%) Výkon hriadeľa (kW) Výkon motora (kW) Rýchlosť otáčania (ot./min) Priemer (mm) Hmotnosť (kg)
Vstup Outlet Hlava čerpadla Kompletný stroj
NMQL100-65-315 80 127 4.5 50 56.44 90 2900 100 65 145 710
100 125 69.44
120 123 82.00
40 34 4.5 48 7.87 11 1450 263
50 32 9.26
60 30 10.42
NMQL25-100-200 150 52 5 57 38.01 75 2900 125 100 86 581
200 50 48.73
240 48 56.14
80 13.5 5 71 4.23 11 1450 204
100 12.5 4.89
120 12 5.63
NMQL125-100-250 150 82 5 68 50.25 90 2900 125 100 95 660
200 80 65.36
240 78 76.47
80 20.5 5 72 6.33 15 1450 227
100 20 7.72
120 19.5 9.03
NMQL125-100-315 150 127 5 58 91.24 160 2900 125 100 120 1175
200 125 119.73
240 123 141.38
80 34 5 69 10.95 18.5 1450 284
100 32 12.88
120 30 14.49
NMQL125-100-400 80 53 5 55 21.41 37 1450 125 100 135 420
100 50 25.25
120 48 29.09
NMQL150-125-250 150 20.5 6 60 14.24 22 1450 150 125 130 312
200 20 18.52
240 19.5 21.67
NMQL150-125-315 150 34 6 63 22.49 37 1450 150 125 142 427
200 32 28.22
240 30 31.75
NMQL150-125-400 150 52 7 62 34.95 55 1450 150 125 168 556
200 50 44.80
240 48 51.61
NMQL200-150-250 250 20.5 7 65 21.90 45 1450 200 150 152 442
400 20 34.19
480 19.5 40.00
NMQL200-150-315 250 34 7 67 35.24 75 1450 200 150 218 728
400 32 53.07
480 30 59.70
NMQL200-150-400 250 52 7 66 54.71 110 1450 200 150 286 892
400 50 84.18
480 48 96.97
