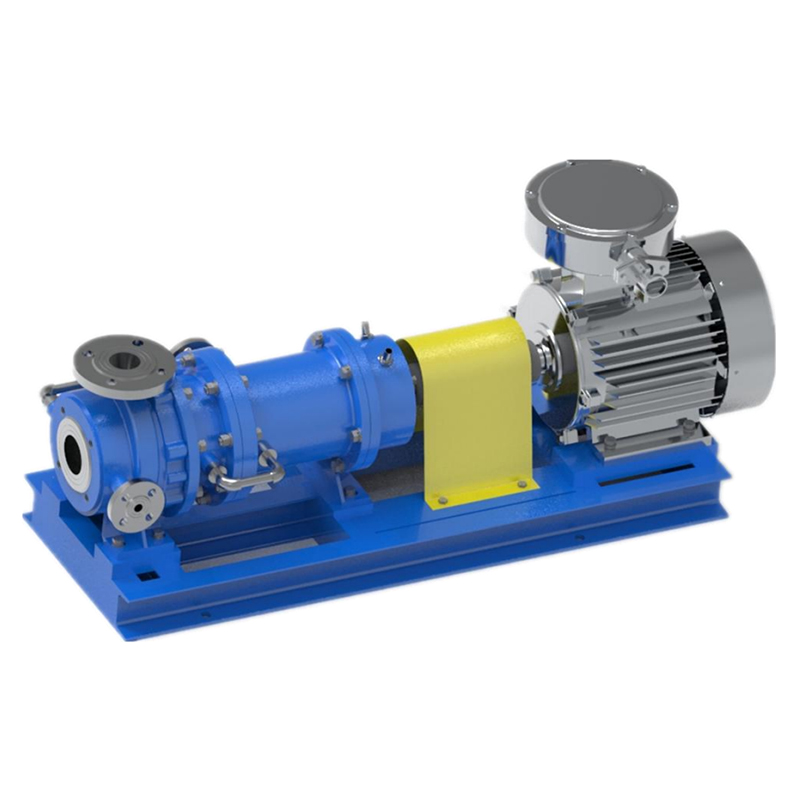

Delené odstredivé čerpadlo s magnetickým pohonom typu NMLEW s dvojitou izoláciou

Domov / Produkty / Čerpadlá s magnetickým pohonom / Delené odstredivé čerpadlo s magnetickým pohonom typu NMLEW s dvojitou izoláciou
Delené odstredivé čerpadlo s magnetickým pohonom typu NMLEW s dvojitou izoláciou
  • Delené odstredivé čerpadlo s magnetickým pohonom typu NMLEW s dvojitou izoláciou

Delené odstredivé čerpadlo s magnetickým pohonom typu NMLEW s dvojitou izoláciou

Delené odstredivé čerpadlo s magnetickým pohonom s dvojitou izoláciou a dvojitou izoláciou typu NMLEW (označované ako magnetické čerpadlo NMLEW) a odstredivé čerpadlo s dvojitou izoláciou typu NMLSW (označované ako magnetické čerpadlo NMLSW) sú novo vyvinuté, plne nepriepustné a korózii odolné čerpadlá založené na požiadavkách trhu a existujúcich magnetických čerpadlách. Tieto čerpadlá pozostávajú hlavne z elektromotora, magnetickej spojky a izolovaného odstredivého čerpadla odolného voči korózii. Sila sa prenáša cez magnetickú spojku, ktorá zaisťuje, že nedochádza k úniku. Kľúčovou vlastnosťou je, že keď elektromotor poháňa vonkajší magnet magnetického pohonu, aby sa otáčal, magnetické čiary prechádzajú cez medzeru a izolačnú objímku a pôsobia na vnútorný magnet, čo spôsobuje, že hriadeľ čerpadla sa otáča synchrónne s motorom, čím sa prenáša krútiaci moment bez kontaktu. Na vstupnom konci hriadeľa čerpadla, keďže kvapalina je uzavretá v stacionárnom izolačnom puzdre, nie sú žiadne dynamické tesnenia, čím sa eliminujú bežné problémy s netesnosťou v ropnom a chemickom priemysle, čím sa zaisťuje úplne tesná prevádzka.

Tieto modely čerpadiel sú navrhnuté podľa noriem ISO2858 a HG/T2730 s rozmermi rozhrania kompatibilnými s náhradou iných modelov chemických čerpadiel, ako sú IH a CZ, ponúkajú dobrú zameniteľnosť, vysokú účinnosť a nízke vibrácie.

Dvojité izolované vysokomagnetické magnetické čerpadlo z nehrdzavejúcej ocele série NMLEW využíva vysokoteplotný kobaltový materiál pre vnútorné a vonkajšie magnety, ktorý poskytuje vysokú magnetickú účinnosť a nízkoteplotný koeficient. Na teleso čerpadla a kryt čerpadla je pridaná špeciálna izolačná vrstva, špeciálne navrhnutá pre médiá náchylné na kryštalizáciu, ktoré vyžadujú izoláciu. Pre vysokoteplotné médiá nad 200°C sa na utesnenie používa kovové vinuté tesnenie (kód NMLEWD).

Trojité izolované magnetické čerpadlo z nehrdzavejúcej ocele série NMLSW je založené na magnetickom čerpadle z nehrdzavejúcej ocele série NMLEW s dvojitou izoláciou s dodatočnými izolačnými vrstvami na plášti, kryte čerpadla a izolačnom puzdre, špeciálne pre médiá náchylné na kryštalizáciu. Pre vysokoteplotné médiá nad 200°C sa na utesnenie používa kovové vinuté tesnenie (kód NMLSWD).

Modulárna štruktúra umožňuje veľmi jednoduchú demontáž a údržbu, čím sa výrazne znižuje profesionálna odbornosť vyžadovaná od personálu údržby. Čerpadlo môže byť vybavené ochranou proti chodu nasucho a zariadeniami na monitorovanie teploty podľa požiadaviek užívateľa, aby sa zabránilo poškodeniu čerpadla chodom nasucho.

Čerpadlo zaisťuje absolútnu prevádzku bez únikov, pričom úplne rieši problém netesnosti, ktorý je súčasťou utesnených čerpadiel, čo z neho robí najlepšiu alternatívu k tieneným čerpadlám.

Aplikácie: Použiteľné oblasti: Ochrana životného prostredia, ropa, chemikálie, potraviny, biofarmaceutiká, výroba energie, hutníctvo, letecký priemysel a iné priemyselné odvetvia, ako sú rafinérie, etylénové závody, závody na spracovanie zemného plynu, rôzne chemické závody, farmaceutické závody, závody na jadrové palivo, jadrové elektrárne atď.

Použiteľné procesy: Čisté, horľavé, výbušné, prchavé, toxické, vzácne kvapaliny a iné médiá, ktoré vyžadujú zabránenie úniku a nemôžu tolerovať kontamináciu tesnenia.

Materiály: Prietokové komponenty čerpadla môžu byť vyrobené z rôznych materiálov odolných voči korózii, ako sú 304, 304L, 302, 321, 316, 316L, 904, zliatiny titánu, zliatiny na báze niklu atď., v závislosti od prevádzkových podmienok a požiadaviek používateľa. Pre špeciálne potreby je možné vytvoriť vlastné návrhy na základe špecifických prevádzkových podmienok.

Získajte cenovú ponuku
PREV：NMQ-Priamo spriahnuté magnetické čerpadlo z nehrdzavejúcej ocele
NEXT：Fluórové plastové samonasávacie čerpadlo s magnetickým pohonom s vložkou ZMD
  • Popis
  • Kontaktujte nás
Model č Prietok (m 3 /h) hlava (m) NPSH r (m) Účinnosť (%) Výkon hriadeľa (kW) Výkon motora (kW) Rýchlosť (ot./min) Priemer (mm)
Vstup výstup
32-20-125 2 22 2 28 0.43 1.1 2900 32 20
3.2 20 28 0.62 1.5
3.8 18.5 28 0.68 2.2
32-20-160 2 33 2 25 0.72 1.5 2900
3.2 32 25 1.12 2.2
3.8 30 25 1.24 3
32-32-200 2 51 2 20 1.39 4 2900 32
3.2 50 20 2.18 5.5
3.8 48 20 2.49 7.5
40-25-125 4.4 21 2 35 0.72 1.5 2900 40 25
6.3 20 35 0.98 2.2
8.3 18 35 1.16 3
40-25-160 4.4 33 2 32 1.24 2.2 2900
6.3 32 32 1.72 3
8.3 30 32 2.12 4
40-25-200 4.4 51 2 25 2.45 4 2900
6.3 50 25 3.43 5.5
8.3 48 25 4.34 7.5
40-32-250 4.4 82 2 20 4.92 11 2900 32
6.3 80 20 6.87 15
8.3 74 20 8.37 18.5
50-32-125 8.8 22 2 34 1.55 3 2900 50 32
12.5 20 42 1.62 4
16.3 18 40 2 5.5
50-32-160 8.8 33 2 26 3.04 4 2900
12.5 32 39 2.79 5.5
16.3 30 43 3.1 7.5
50-32-200 8.8 51 2 20 6.11 7.5 2900
12.5 50 31 5.49 11
16.3 48 35 6.09 15
50-32-250 8.8 82 2 16 12.29 15 2900
12.5 80 25 10.9 18.5
16.3 78 28 12.37 22

Model č Prietok (m 3 /h) hlava (m) NPSH r (m) Účinnosť (%) Výkon hriadeľa (kW) Výkon motora (kW) Rýchlosť (ot./min) Priemer (mm)
Vstup výstup
65-50-125 17.5 22 2 33 3.18 4 2900 65 50
25 20 44 3.1 5.5
32.5 18 45 3.54 7.5
65-50-160 17.5 34 2 32 5.07 5.5 2900
25 32 45 4.84 7.5
32.5 28 47 5.28 11
65-40-200 17.5 53 2 30 8.42 15 2900 40
25 50 40 8.51 18.5
32.5 46 42 9.7 18.5
65-40-250 17.5 82 2 25 15.64 22 2900
25 80 37 14.73 30
32.5 77 41 16.63 37
65-40-315 17.5 127 2.4 18 33.64 45 2900
25 125 27 31.54 55
32.5 122 31 34.85 55
80-65-125 35 22 2.4 48 4.37 7.5 2900 80 65
50 20 57 4.78 11
65 17 55 5.47 11
80-65-160 35 35 2.4 45 7.42 15 2900
50 32 55 7.93 18.5
65 28 53 9.36 18.5
80-50-200 35 53 2.4 40 12.64 22 2900 50
50 50 50 13.62 30
65 46 49 16.63 30
80-50-250 35 83 2.4 36 21.99 37 2900
50 80 45 24.22 45
65 72 47 27.13 45
80-50-315 35 128 2.4 28 43.6 55 2900
50 125 40 42.57 75
65 122 43 50.25 75 100 80
100-60-125 70 24 3.2 53 8.64 15 2900
100 20 59 9.24 18.5
130 14 57 8.7 18.5
100-60-160 70 36 3.2 48 15.3 22 2900
100 32 57 14.91 30
130 24 57 14.91 30
100-65-200 70 54 3.2 51 20.2 37 2900 65
100 50 56 24.33 37
130 42 59 25.22 45
100-65-250 70 82 3.2 45 34.76 45 2900
100 80 56 38.93 55
130 78 55 50.24 75
100-65-315 70 132 3.2 36 69.94 75 2900
100 125 50 68.12 90
130 114 52 77.66 110
125-125-125 120 23 3.2 64 11.75 15 2900 125 125
200 20 64 17.03 18.5
240 17 64 17.37 22
125-80-160 120 36 3.2 61 19.3 22 2900 80
200 32 61 28.59 30
240 28 61 30.02 37
125-100-200 120 55 4.5 56 32.11 37 2900 100
200 50 65 41.92 45
240 46 60 50.14 55
125-100-250 120 87 4.5 50 56.89 90 2900
200 80 56 77.85 110
240 73 56 85.25 132
150-125-250 120 24.8 2.8 54 15.02 18.5 1450 150 125
200 20 65 16.77 22
240 15 56 17.52 30
150-125-315 120 36 2.8 51 23.08 30 1450
200 32 58 30.07 37
240 29 58 32.7 45
150-125-400 120 53 4 49 35.37 45 1450
200 50 53 51.41 55
240 44 53 54.29 75
200-150-250 240 23 4 53 28.38 37 1450 200 150
400 20 65 33.54 45
460 18 62 36.39 55
200-150-315 240 36 3.5 55 42.8 55 1450
400 32 67 52.06 75
460 29 65 55.92 90
200-150-400 240 56 4 55 66.58 75 1450
400 50 66 82.57 90
460 47 63 93.51 110
