NMQ-Priamo spriahnuté magnetické čerpadlo z nehrdzavejúcej ocele
  • NMQ-Priamo spriahnuté magnetické čerpadlo z nehrdzavejúcej ocele
  • NMQ-Priamo spriahnuté magnetické čerpadlo z nehrdzavejúcej ocele

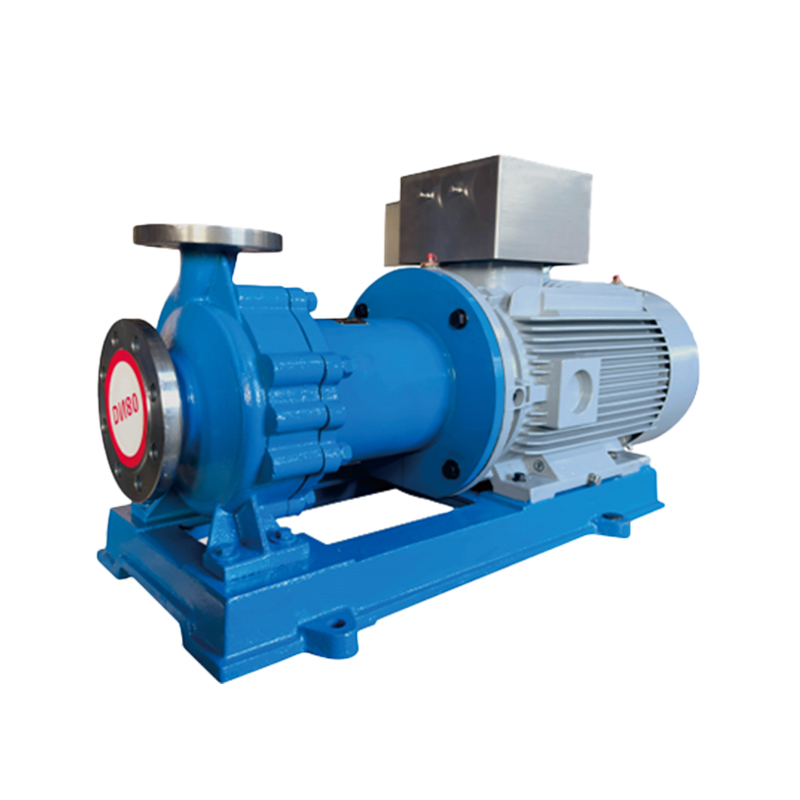

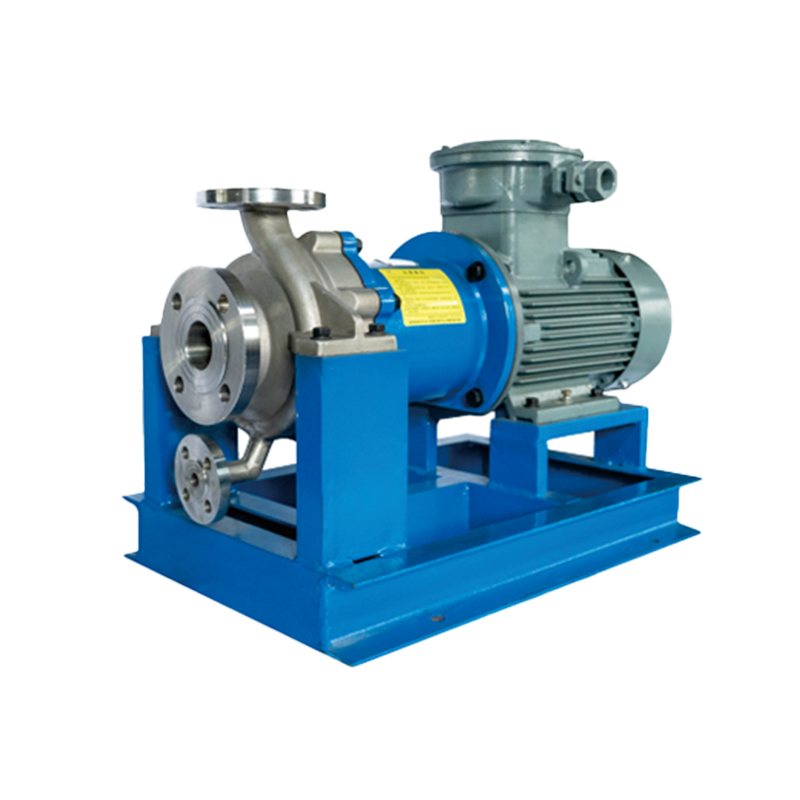

NMQ-Priamo spriahnuté magnetické čerpadlo z nehrdzavejúcej ocele

Odstredivé čerpadlo s magnetickým pohonom série NMQ (označované ako magnetické čerpadlo NMQ) je nový typ úplne nepriepustného a korózneho čerpadla vyvinutého našou spoločnosťou na základe aktuálnych požiadaviek používateľov a trhu, pričom stavia na existujúcich magnetických čerpadlách na trhu. Skladá sa predovšetkým z motora, magnetickej spojky a odstredivého čerpadla odolného voči korózii, pričom výkon prenášaný cez magnetickú spojku zaisťuje, že nedochádza k úniku. Kľúčovou vlastnosťou je, že keď motor poháňa vonkajšiu magnetickú oceľ magnetickej hnacej jednotky, aby sa otáčala, magnetické pole prechádza cez medzeru a izolačnú objímku, pôsobí na vnútornú magnetickú oceľ, čo spôsobuje, že hriadeľ čerpadla sa otáča synchrónne s motorom a prenáša krútiaci moment bez kontaktu. Na vstupnom konci hriadeľa čerpadla je kvapalina utesnená v stacionárnom izolačnom puzdre, čím sa eliminuje potreba dynamických tesnení, čím sa predchádza bežným problémom s únikmi v petrochemickom priemysle a dosahuje sa úplná prevencia úniku.

Navrhnuté podľa noriem ISO2858 a HG/T2730, rozmery rozhrania čerpadla sú kompatibilné s náhradou chemických čerpadiel, ako sú IH a CZ, ponúkajú dobrú zameniteľnosť, vysokú účinnosť a nízke vibrácie.

Vnútorné a vonkajšie magnety sú vyrobené z permanentných magnetických materiálov neodým železo bór alebo samárium kobalt, ktoré poskytujú vysokú magnetickú účinnosť a silnú odolnosť voči vysokým teplotám.

Čerpadlo môže byť navrhnuté v konfigurácii s priamou väzbou aj v delenej konfigurácii podľa technických požiadaviek, pričom pre kryštalizujúce médiá sú k dispozícii izolačné zariadenia.

Modulárna konštrukcia sa ľahko rozoberá a udržiava, čo výrazne znižuje profesionálne požiadavky na personál údržby.

Zariadenia na ochranu proti chodu nasucho je možné nakonfigurovať podľa požiadaviek používateľa, aby sa predišlo poškodeniu spôsobenému chodom nasucho.

Čerpadlo pracuje s absolútnou prevenciou úniku, pričom dôkladne rieši problémy s únikom, ktoré sú bežné u utesnených čerpadiel, čo z neho robí najlepšiu alternatívu k tieneným čerpadlám.

Aplikácie:
Aplikovateľné oblasti: Ochrana životného prostredia, petrochémia, potravinárstvo, biofarmaceutiká, výroba energie, metalurgia, letecký priemysel a iné priemyselné odvetvia, ako sú rafinérie, etylénové závody, závody na spracovanie zemného plynu, rôzne chemické závody, farmaceutické závody, závody na jadrové palivo, jadrové elektrárne atď.

Použiteľné procesy: Čisté, horľavé, výbušné, prchavé, toxické, vzácne kvapaliny a iné médiá vyžadujúce prevenciu úniku, kde nie je povolená kontaminácia média tesnením.

Materiály: Prietokové komponenty čerpadla môžu byť vyrobené z rôznych materiálov odolných voči korózii na základe prevádzkových podmienok a požiadaviek používateľa, ako napríklad 304, 304L, 302, 321, 316, 316L, 904, zliatiny titánu, zliatiny na báze niklu atď. Pre špeciálne potreby je možné vyrobiť vlastné návrhy na základe špecifických prevádzkových podmienok.

Získajte cenovú ponuku
PREV：NMQL-magnetická pumpa z nehrdzavejúcej ocele
NEXT：Delené odstredivé čerpadlo s magnetickým pohonom typu NMLEW s dvojitou izoláciou
  • Popis
  • Kontaktujte nás

Aplikačné polia
Biologická medicína, petrochémia, baníctvo, hutníctvo, potlač a farbenie textilu, elektrina, potravinárstvo, výroba papiera, galvanické pokovovanie, čistenie odpadových vôd, odvod spalín
úprava plynu, nová energia, nové materiály a iné priemyselné odvetvia.

Použitie pumpy
Použiteľné na prepravu horľavých a výbušných prchavých, jedovatých a škodlivých, cenných a vysoko. korozívne čistiace médium; Ako je akákoľvek koncentrácia kyseliny a zásady, soli, rozpúšťadla, silného oxidačného činidla atď.

Dizajnový návod
Magnetické čerpadlo z nehrdzavejúcej ocele série NMQ je nový typ vysokoúčinného magnetického čerpadla vylepšeného od štandardného kovového magnetického čerpadla COB. The
je prijatý medzinárodný popredný kombinovaný magnetický obvod ťah-tlač a dizajn je optimalizovaný. Magnetický krútiaci moment sa pri tom istom zvýši o 15 %.
veľkosť. Izolačné puzdro môže byť vyrobené z HC276, TA2 a iných materiálov, čo výrazne znižuje straty spôsobené magnetickými vírivými prúdmi. Vynikajúce
hydraulický model zlepšuje účinnosť celého stroja o 3-8 percentuálnych bodov. Je podopretý dvojitými klznými ložiskami a má hladký chod. Kedy
teplota je pod 100 °C, magnetický materiál Nd-Fe-B s najväčším súčinom magnetickej energie a magnetický materiál samárium-kobalt s
volí sa vysokoteplotná odolnosť 100 C -320 C. Produkt má vysokú kompatibilitu, štandardizáciu a univerzálnosť.

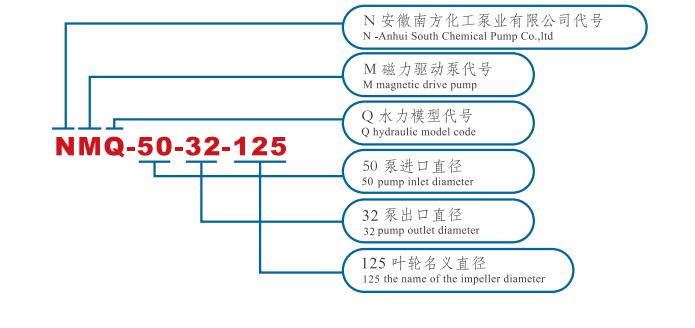

Model č Prietok （m³/h） Hlava čerpadla （m） NPSH r (m) Účinnosť (%) Výkon hriadeľa (kW) Výkon motora (kW) Rýchlosť otáčania (ot./min) Priemer (mm)
Vstup výstup
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

Model č Prietok (m³/h) Hlava čerpadla (m) NPSHr (m) Účinnosť (%) Výkon vodného hriadeľa (kW) Výkon motora (kW) Rýchlosť otáčania (r/min) Priemer (mm)
Vstup Outlet
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Pracovné podmienky

Kaliber 20 - 300 mm
Prevádzková teplota - 120 ℃ - 320 ℃
Rozsah prietoku 3 m³/h - 800 m³/h
Rozsah hlavy 12,5 m - 130 m
Rozsah materiálu 304, 304 l, 316 l, 2205/904 l, TA2, Hc276
Dizajnový štandard HG/T2730，SH/T3148，API685
