UHB-ZK kalové čerpadlo odolné voči kyselinám a zásadám proti opotrebeniu Dodávatelia, Vlastná Spoločnosť

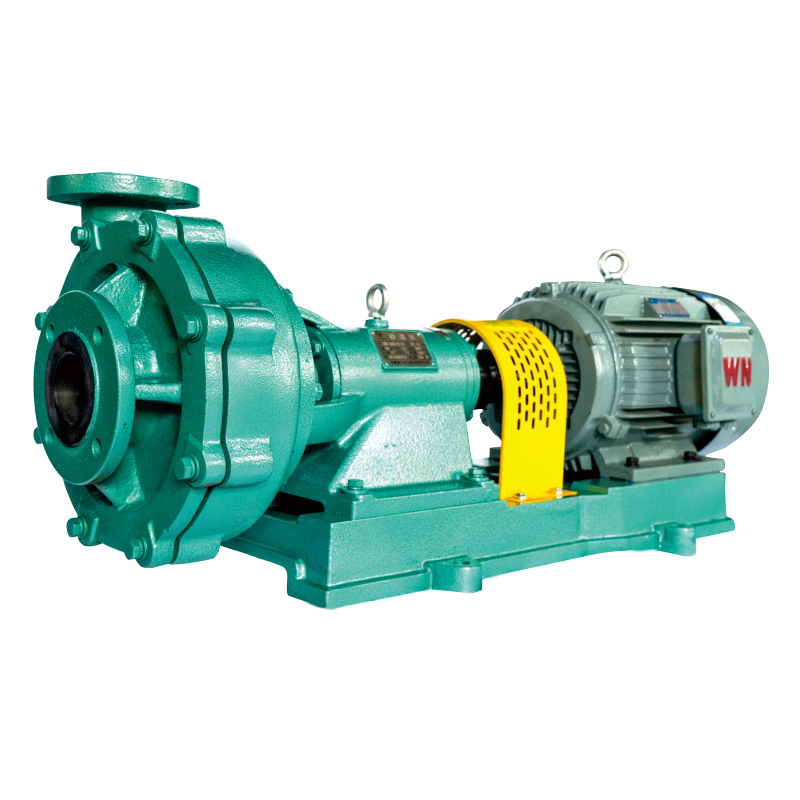

Čerpadlo na maltu radu UHB-ZK je typ konzolového jednostupňového odstredivého čerpadla s jedným nasávaním, vyrobeného z polyetylénu s ultravysokou molekulovou hmotnosťou s oceľovou výstelkou. Ponúka vynikajúcu odolnosť proti korózii a vynikajúcu odolnosť proti opotrebovaniu. Toto čerpadlo je špeciálne navrhnuté na prepravu korozívnych médií obsahujúcich častice alebo kryštály. Obežné koleso je polootvoreného typu, čo zvyšuje kapacitu prietoku prietokového kanála. Mechanická upchávka obsahuje tri typy: Dynamický tesniaci krúžok typu k s vonkajším zariadením chladiacej vody a vonkajšiu vlnitú mechanickú upchávku, ktorá zaisťuje požiadavky na odolnosť voči korózii a opotrebeniu. Je vhodný pre číre tekutiny aj kaše. Jeho odolnosť proti opotrebeniu je 6-7 krát väčšia ako u uhlíkovej ocele a nehrdzavejúcej ocele, pričom sa vyznačuje aj samomazaním s nízkym koeficientom trenia. Ide o optimálnu voľbu na nahradenie drahých zliatinových materiálov odolných voči opotrebovaniu.

Táto séria čerpadiel sa riadi normami IS02858 a GB/T5656 a rozmery rozhrania čerpadla sú navrhnuté tak, aby nahradili chemické čerpadlá, ako sú ZS a ZG, čím sa zabezpečuje kompatibilita, vysoká účinnosť a nízke vibrácie.

Čerpadlá na maltu radu UHB-ZK odolné voči korózii a opotrebovaniu sa široko používajú v odvetviach, ako je odsírenie spalín, tavenie neželezných kovov, výroba papiera, výroba kyseliny sírovej a fosfátových hnojív, ropný a chemický priemysel, čistý chemický priemysel, výroba elektriny, hutníctvo, úprava vody (likvidácia odpadových vôd), baníctvo atď.

Čerpadlo na maltu série UHB-ZK sa vyrába pomocou procesu lisovania polyetylénu s ultravysokou molekulovou hmotnosťou s oceľovou výstelkou, ktorý poskytuje vynikajúcu odolnosť proti korózii a vynikajúcu odolnosť proti opotrebovaniu.

Konštrukcia čerpadla na maltu radu UHB-ZK je navrhnutá ako konzolový typ s predným otváraním. Obežné koleso je polootvorené (bez predného krytu), čo zlepšuje priechodnosť prietokového kanála a umožňuje časticiam a nečistotám v médiu rýchlo prechádzať cez komoru čerpadla bez upchávania.

Čerpadlo na maltu série UHB-ZK je vysoko prispôsobiteľné. Mechanická upchávka používa fluorokaučukový tesniaci krúžok typu K s vonkajším plášťom chladiacej vody. V závislosti od požiadaviek zákazníka je možné zmeniť typ mechanického tesnenia, napríklad zvoliť externé vlnité mechanické tesnenie.

Komponenty ložiskových skríň čerpadiel na maltu série UHB-ZK sú mazané mazivom, čo zabraňuje problémom, ako je únik oleja, preklzávanie ložísk a nadmerné zvýšenie teploty, ktoré by mohlo viesť k poškodeniu ložísk.

Je možné nainštalovať voliteľnú ochranu proti chodu nasucho, aby sa zabránilo poškodeniu spôsobenému chodom nasucho.

Aplikácie: Použiteľné odvetvia: Odsírenie spalín, tavenie neželezných kovov, výroba papiera, priemysel výroby kyseliny sírovej a fosfátových hnojív, ropný a chemický priemysel, jemné chemikálie, výroba elektriny, hutníctvo, úprava vody (likvidácia odpadových vôd), baníctvo atď.

Použiteľné procesy: Široko používané v procesoch zahŕňajúcich kyseliny, zásady, slanú vodu, čpavok, alkoholy, ketóny, étery, oleje, alkoholické nápoje, organické rozpúšťadlá atď. Je obzvlášť vhodný na prepravu vysoko korozívnych médií s jemnými časticami.

Použitie produktu: Vhodné na prepravu kalov s obsahom pevných látok do 40%, ktoré sú neutrálne alebo korozívne. Vynikajúco funguje pri odsírovaní, denitrifikácii, výrobe hnojív a výrobe soli.

Materiál: Plášť a predný kryt čerpadla na maltu UHB-ZK odolného voči korózii a opotrebovaniu sú vyrobené procesom lisovania z polyetylénu s ultravysokou molekulovou hmotnosťou (UHMW-PE) s oceľovou výstelkou. Všetky komponenty prietoku čerpadla sú tiež vyrobené z ocele UHMW-PE. UHMW-PE je najnovšia generácia technických plastov pre čerpadlá, ktorá ponúka najlepšiu odolnosť proti opotrebeniu, odolnosť proti nárazu (najmä odolnosť proti nárazu pri nízkych teplotách), odolnosť proti tečeniu (odolnosť voči praskaniu vplyvom prostredia) a vynikajúcu odolnosť proti korózii. UHMW-PE má 4-krát vyššiu odolnosť proti opotrebeniu ako PA66 (Nylon 66) a PTFE (polytetrafluóretylén) a 6-7-krát vyššiu odolnosť proti opotrebeniu ako uhlíková oceľ a nehrdzavejúca oceľ. Jeho rázová húževnatosť je 4-krát väčšia ako v prípade technických plastov ABS a zostáva stabilný aj pri teplotách až -190 °C. Má tiež vynikajúcu odolnosť proti korózii a dokáže odolávať rôznym korozívnym médiám (kyseliny, zásady, soli, amoniak) a organickým rozpúšťadlám v rámci špecifických teplotných a koncentračných rozsahov. Po ponorení do viac ako 80 organických rozpúšťadiel pri teplote miestnosti až 100 °C na 30 dní nedošlo k žiadnym abnormálnym javom a jeho fyzikálne vlastnosti zostali takmer nezmenené. Vďaka chemickej stabilite UHMW-PE je vhodný aj na použitie v potravinárskom priemysle. Okrem toho má UHMW-PE silné antiadhézne vlastnosti, podobné PTFE, vďaka čomu je vysoko účinný pri preprave médií s vyššou viskozitou.

Pole aplikácie
Cyklus odsírenia, tavenie neželezných kovov, papierenský priemysel, priemysel kyslých fosfátových hnojív, petrochemický priemysel, jemná chémia, elektroenergetika, hutnícky priemysel, úprava vody (vypúšťanie), baníctvo.

Použitie pumpy
Vhodné na dopravu pevných látok pod 40% neutrálnej alebo korozívnej suspenzie. Pri odsírení denitrácie majú chemické hnojivá, soľ a iné priemyselné odvetvia vynikajúci výkon.

Navrhnutý návod
Kalové čerpadlo série UHB-ZK patrí k jednostupňovému jednosávaciemu odstredivému čerpadlu, ktoré je určené na dopravu kvapalín obsahujúcich korozívne častice alebo kryštalizované médiá. Obežné koleso je polootvoreného typu, čo zvyšuje schopnosť prietokového kanála. Tesnenie hriadeľa je rozdelené na tesniaci krúžok typu K s vonkajším zariadením systému chladiacej vody a vonkajšou mechanickou upchávkou vlnovca. Bude mať dvojité požiadavky na antikoróznu ochranu a odolnosť proti opotrebeniu nie je vhodná len na prenos čistých kvapalín, ale je k dispozícii aj na prenos kvapalín. Odolnosť proti opotrebovaniu je viac ako 6 až 7-krát vyššia ako uhlíková oceľ a nehrdzavejúca oceľ. Má samomazacie funkcie s nízkym koeficientom trenia. Namiesto toho je najlepšie zvoliť zliatinové materiály odolné voči opotrebovaniu.

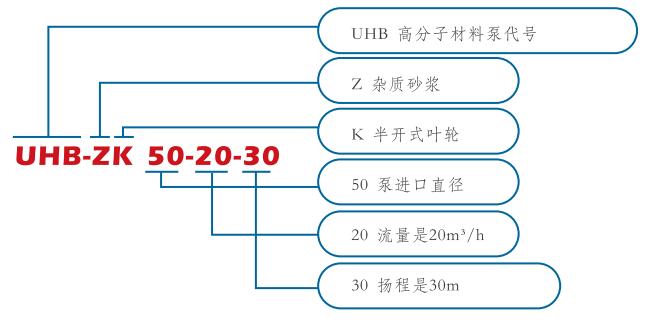

Model č	Prietok (m³/h)	Hlava čerpadla (m)	Výkon motora (KW)	Rýchlosť otáčania (ot./min)	Účinnosť (%)	NPSH _r (m)	Priemer (mm)
Model č	Prietok (m³/h)	Hlava čerpadla (m)	Výkon motora (KW)	Rýchlosť otáčania (ot./min)	Účinnosť (%)	NPSH _r (m)	Vstup	výstup
40 UHB – ZK – 10 – 20	5	23	3	2900	20	3	40	32
	10	20			25
	15	18			28
40 UHB – ZK – 10 – 30	5	32	4	2900	30	3
	10	30			36
	15	26			30
50 UHB – ZK – 20 – 20	15	23	4	2900	30	3	50	40
	20	20			32
	25	18			35
50 UHB – ZK – 20 – 30	15	32	5.5	2900	33	3
	20	30			37
	25	28			40
65 UHB – ZK – 30 – 20	20	25	5.5	2900	35	3.5	65	50
	30	20			42
	35	18			37
65 UHB – ZK – 30 – 30	20	35	7.5	2900	38	3.5
	30	30			42
	40	26			45
65 UHB – ZK – 30 – 50	20	55	15	2900	30	3.5
	30	50			35
	40	45			38
65 UHB – ZK – 25 – 70	18	78	18.5	2900	35	3.5	65	50
	25	75			43
	35	70			50
80 UHB – ZK – 50 – 20	40	23	11	2900	33	4	80	65
	50	20			35
	60	18			30
80 UHB – ZK – 50 – 30	50	33	15	2900	35	4
	60	30			42
	80	26			36
80 UHB – ZK – 50 – 50	50	50	18.5	2900	42	4
	60	40			36
	80	33			35
80 UHB – ZK – 50 – 80	50	83	30	2900	36	4
	60	80			46
	80	70			42
100 UHB – ZK – 60 – 35	50	37	18.5	2900	45	4.5	100	80
	60	35			47
	70	32			49
100 UHB – ZK – 65 – 50	50	55	22	2900	45	4.5
	60	50			47
	70	45			49
100 UHB – ZK – 100 – 20	80	23	18.5	2900	32	4.5
	100	20			32
	120	15			28
100 UHB – ZK – 100 – 30	80	35	22	2900	43	4.5
	100	30			44
	140	23			46
100 UHB – ZK – 100 – 40	80	45	30	2900	44	4.5
	100	40			42
	137	24			31
100 UHB – ZK – 100 – 50	80	58	45	2900	40	4.5
	100	50			42
	120	42			36

Model č	Prietok (m³/h)	Hlava čerpadla (m)	Výkon motora (KW)	Rýchlosť otáčania (ot./min)	Účinnosť (%)	NPSH _r (m)	Priemer (mm)
Model č	Prietok (m³/h)	Hlava čerpadla (m)	Výkon motora (KW)	Rýchlosť otáčania (ot./min)	Účinnosť (%)	NPSH _r (m)	Vstup	výstup
100 UHB – ZK – 100 – 80	80	82	55	2900	42	4.5	100	80
	100	80			46
	120	60			38
125 UHB – ZK – 120 – 20	100	23	22	2900	42	4.5	125	100
	120	20			43
	150	15			35
125 UHB – ZK – 120 – 32	100	35	30	2900	42	4.5
	120	32			46
	140	25			38
125 UHB – ZK – 120 – 50	100	55	45	2900	40	4.5
	120	50			43
	130	40			36
125 UHB – ZK – 120 – 60	100	65	55	2900	42	4.5
	120	60			45
	140	56			48
125 UHB – ZK – 140 – 28	100	32	30	2900	40	4.5
	140	28			45
	160	24			36
125 UHB – ZK – 140 – 50	120	55	55	2900	46	4.5
	140	50			49
	160	40			42
150 UHB – ZK – 200 – 20	150	23	37	1450	34	4.5	150	125
	200	20			36
	240	17			32
150 UHB – ZK – 200 – 32	150	40	45	1450	41	5
	200	32			46
	240	24			50
150 UHB – ZK – 250 – 20	200	26	37	1450	38	5
	250	20			42
	300	15			45
150 UHB – ZK – 250 – 30	200	35	45	1450	45	5
	250	30			46
	300	25			41
200 UHB – ZK – 300 – 25	250	28	45	1450	51	5.5	200	150
	300	25			52
	320	20			42
200 UHB – ZK – 300 – 38	250	42	75	1450	46	5.5
	300	38			48
	320	32			41
200 UHB – ZK – 300 – 70	250	75	132	1450	60	5.5
	300	70			62
	350	65			56
200 UHB – ZK – 400 – 20	350	23	55	1450	54	5.5
	400	20			54
	480	16			49
200 UHB – ZK – 400 – 32	240	39	90	1450	55	5.5
	400	32			62
	500	25			57
250 UHB – ZK – 500 – 32	400	35	90	1450	46	5.5	250	200
	500	32			52
	600	23			43
250 UHB – ZK – 600 – 20	500	23	75	1450	46	5.5
	600	20			48
	700	18			43
250 UHB – ZK – 600 – 32	500	35	110	1450	50	6
	600	32			52
	700	28			56
250 UHB – ZK – 600 – 50	500	53	160	1450	56	6
	600	50			62
	700	40			52
300 UHB – ZK – 1 000 – 20	850	23			54		300	250
	1000	20	110	1450	55	7
	1100	16			46
300 UHB – ZK – 1 000 – 30	850	35	160	1450	59	7
	1000	30			59
	1100	27			56
300 UHB – ZK – 1 000 – 50	850	55	250	1450	59	7	300	250
	1000	50			60
	1100	48			62
300 UHB – ZK – 1 200 – 20	1000	23	160	1450	63	6.5
	1200	20			63
	1400	16			43
300 UHB – ZK – 1 200 – 30	1000	32	185	1450	58	6.5
	1200	30			60
	1400	28			61
350 UHB – ZK – 1 400 – 20	1100	23	132	1450	70	6.5	250	300
	1400	20			71
	1500	16			60
350 UHB – ZK – 1 400 – 32	1250	35	250	1450	67	7
	1400	32			68
	1600	27			56
350 UHB – ZK – 1 600 – 20	1400	22	200	1450	53	7
	1600	20			55
	1800	18			48
350 UHB – ZK – 1 600 – 32 $ $	1400	35	250	1450	61	6.5
	1600	32			62
	1800	27			58

Pracovné podmienky

Priemer čerpadla	25 - 350 mm
Pracovná teplota	-20 ℃ - 80 ℃
Rozsah prietokovej kapacity	3 m³/h - 2000 m³/h
Rozsah hlavy čerpadla	5m - 80m
Rozsah materiálov	Podšívka UHMW - PE
Navrhnutý štandard	GB/T5656
