NH Odstredivé čerpadlo z nehrdzavejúcej ocele

Domov / Produkty / Odstredivé čerpadlá / NH Odstredivé čerpadlo z nehrdzavejúcej ocele
  • Popis
  • Kontaktujte nás

Pole aplikácie
Biologická medicína, petrochémia, baníctvo, hutníctvo, potlač a farbenie textilu, elektrina, potravinárstvo, výroba papiera. galvanické pokovovanie, čistenie odpadových vôd, odvod spalín
úprava plynu, nová energia, nové materiály a iné priemyselné odvetvia.

Použitie pumpy
Vhodné na dopravu čistých alebo obsahujúcich pevné častice a obsah vlákien, nízkoteplotné alebo vysokoteplotné, neutrálne resp. korozívna kvapalina. Rôzne teploty a koncentrácie alkalického roztoku, rôzne soľné roztoky, všetky druhy tekutej ropy a chemických produktov, organické zlúčeniny a
iné korozívne materiály a výrobky.

Dizajnový návod
Čerpadlo na chemické procesy radu NH je najnovším produktom čerpadiel nahradeným sériou IH. Výkonnostné parametre a splátkový výkres sú rovnaké ako pri IH Series.T jeho čerpadlo spĺňa štandard GB/T5662 < The Marks. Výkon a špecifikácia Axial Direction odstredivého čerpadla s koncovým saním (16 bar )> .s vysokou zameniteľnosťou pre všeobecné čerpadlo na náhradné diely. Päť špecifikačných zátvoriek čerpadla môže pokryť čerpadlá s plnou sériovou špecifikáciou.
Je možné zvoliť upchávkové tesnenie alebo mechanické tesnenie podľa požiadavky klienta. Mechanické upchávky si môžu vybrať jedno (koncové) čelo, dvojité (koncové) čelo, vyvážené čelo, e alebo nevyvážené čelo. Obežné koleso môže byť navrhnuté ako otvorený typ alebo polootvorený typ. Môže prenášať určité vláknité alebo časticové kvapaliny. je to tak
vo všeobecnosti štandardné chemické odstredivé čerpadlo v oblasti jemných chemikálií.

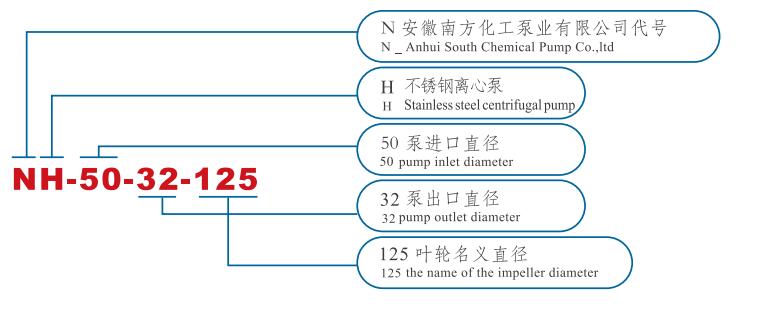

Model č Prietok (m³/h) Hlava čerpadla (m) NPSH r (m) Účinnosť (%) Výkon motora (KW) Rýchlosť otáčania (ot./min) Priemer (mm)
Vstup výstup
NH40 - 25 - 125 4 22 2 40 1.5 2900 40 25
6 20
8 18.5
2 5.5 2 34 0.55 1450
3 5
4 4.5
NH40 - 25 - 160 4 34 2 30 2.2 2900 40 25
6 32
8 28
2 9 2 27 0.55 1450
3 8
4 7
NH40 - 25 - 200 4 52 2 26 4 2900 40 25
6 50
8 48
2 13.5 2 20 0.75 1450
3 12.5
4 12
NH50 - 32 - 125 10 22 3 52 2.2 2900 50 32
12.5 20
15 18.5
5 5.5 3 45 0.55 1450
6.3 5
8 4.6
NH50 - 32 - 160 10 33 3.5 38 4 2900 50 32
12.5 32
15 28
5 8.6 3.5 35 0.55 1450
6.3 8
8 7
NH50 - 32 - 200 10 52 3.5 38 7.5 2900 50 32
12.5 50
15 48
5 13 3.5 33 1.1 1450
6.3 12.5
8 12
NH50 - 32 - 250 10 82 3.5 38 11 2900 50 32
12.5 80
15 75
5 20.5 3.5 33 1.5 1450
6.3 20
8 19.5
NH65 - 50 - 125 15 22 3.5 51 3 2900 65 50
25 20
30 18.5
7.5 5.5 3.5 48 0.55 1450
12.5 5
15 4.5
NH65 - 50 - 160 15 33 3.5 56 5.5 2900 65 50
25 32
30 28
7.5 8.6 3.5 50 1.1 1450
12.5 8
15 7
NH65 - 40 - 200 15 52 3.5 52 11 2900 65 40
25 50
30 48
7.5 13 3.5 46 1.5 1450
12.5 12.5
15 12
NH65 - 40 - 250 15 82 3.5 36 18.5 2900 65 40
25 80
30 78
7.5 20.5 3.5 32 3 1450
12.5 20
15 19.5
NH65 - 40 - 315 15 127 3.5 38 30 2900 65 40
25 125
30 123
7.5 33 3.5 35 5.5 1450
12.5 32
15 30
NH80 - 65 - 125 40 22 4 60 5.5 2900 80 65
50 20
60 18.5
20 5.5 4 55 1.1 1450
25 5
30 4.6

Model č Prietok (m³/h) Hlava čerpadla (m) NPSH r (m) Účinnosť (%) Výkon motora (KW) Rýchlosť otáčania (ot./min) Priemer (mm)
Vstup výstup
NH80 - 65 - 160 40 33 4 62 11 2900 80 65
50 32
60 28
20 8.6 4 60 1.5 1450
25 8
30 7
NH80 - 50 - 200 40 52 4 63 15 2900 80 50
50 50
60 48
20 13 4 57 2.2 1450
25 12.5
30 12
NH80 - 50 - 250 40 82 4 60 22 2900 80 50
50 80
60 78
20 20.5 4 53 4 1450
25 20
30 19.5
NH80 - 50 - 315 40 127 4 50 45 2900 80 50
50 125
60 123
20 33 4 45 7.5 1450
25 32
30 30
NH100 - 80 - 125 80 22 4.5 70 11 2900 100 80
100 20
120 18.5
30 5.5 4.5 67 1.5 1450
50 5
60 4.6
NH100 - 80 - 160 80 33 4.5 70 15 2900 100 80
100 32
120 28
30 8.6 4.5 65 3 1450
50 8
60 7
NH100 - 65 - 200 80 52 4.5 71 30 2900 100 65
100 50
120 48
30 13
50 12.5 4.5 60 4 1450
60 12
NH100 - 65 - 250 80 82 4.5 70 45 2900 100 65
100 80
120 78
30 20.5 4.5 64 7.5 1450
50 20
60 19.5
NH100 - 65 - 315 80 127 4.5 60 75 2900 100 65
100 125
120 123
30 33 4.5 56 11 1450
50 32
60 30
NH125 - 100 - 200 150 52 5 65 55 2900 125 100
200 50
240 48
75 13 5 60 11 1450
100 12.5
120 12
NH125 - 100 - 160 150 32 5 61 30 1450
NH125 - 100 - 250 150 82 5 68 75 2900 125 100
200 80
240 73
75 20.5 5 62 15 1450
100 20
120 19.5
NH125 - 100 - 315 75 33 5 58 22 1450 125 100
100 32
120 30
NH125 - 100 - 400 75 52 5 55 37 1450 125 100
100 50
120 48
NH150 - 125 - 250 150 20.5 6 63 22 1450 150 125
200 20
240 19.5
NH150 - 125 - 315 150 33 6 75 30 1450 150 125
200 32
240 30
NH150 - 125 - 400 150 52 6 64 55 1450 150 125
200 50
240 48
NH200 - 150 - 250 250 20.5 7 68 37 1450 200 150
400 20
460 19.5
NH200 - 150 - 315 250 33 7 73 55 1450 200 150
400 32
460 30
NH200 - 150 - 400 250 52 7 73 90 1450 200 150
400 50
460 48
NH250 – 200 – 315 300 34 7 76 75 1450 250 200
600 32
750 28

Pracovné podmienky

Priemer čerpadla 25 - 200 mm
Pracovná teplota -20 ℃ - 165 ℃
Rozsah prietokovej kapacity 0,8 m³/h - 400 m³/h
Rozsah hlavy čerpadla 12,5 m - 130 m
Rozsah materiálov 304/316/316L/904L/TA2/HC276
Navrhnutý štandard GB/T5662, ISO2858, EN733 / DIN24255
