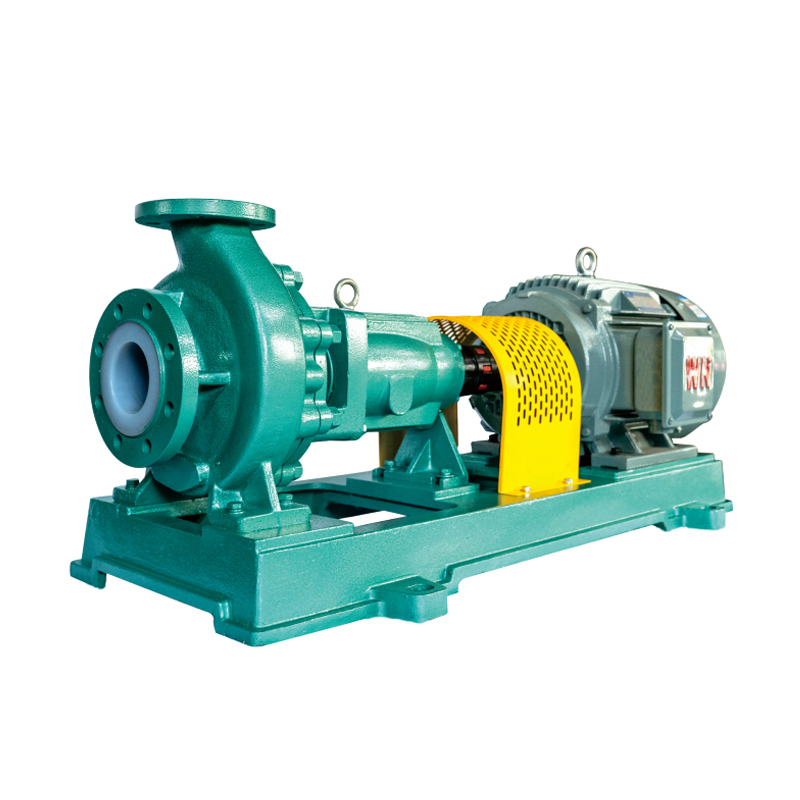

IHF jednostupňové jednostupňové chemické odstredivé čerpadlo s jedným sacím potrubím Dodávatelia, Vlastná Spoločnosť

Jednostupňové jednostupňové jednostupňové chemické odstredivé čerpadlo z fluoroplastovej zliatiny série IHF (IHF odstredivé čerpadlo) je navrhnuté a vyrobené podľa medzinárodných noriem a integruje špičkovú technológiu nekovových čerpadiel. Teleso čerpadla je konštruované s kovovým plášťom potiahnutým perfluóretylén-propylénom (F46). Kryt čerpadla, obežné koleso a puzdro hriadeľa obsahujú kovové vložky zapuzdrené vo fluoroplaste prostredníctvom spekania a lisovania. Vonkajšia vlnovcová mechanická upchávka je navrhnutá s pevným krúžkom vyrobeným z 99,9% keramiky z oxidu hlinitého (alebo karbidu kremíka) a otočným krúžkom vyrobeným z plniaceho materiálu PTFE, ktorý zaisťuje vynikajúcu odolnosť proti korózii, opotrebovaniu a vynikajúci tesniaci výkon.

Vstup aj výstup čerpadla sú vystužené oceľovou liatinou, aby sa zlepšila jeho odolnosť voči tlaku. Odstredivé čerpadlo IHF je v praktickom používaní vysoko uznávané pre svoju vynikajúcu odolnosť proti korózii a opotrebovaniu, toleranciu vysokej teploty, trvanlivosť, vysokú mechanickú pevnosť a hladký chod. Čerpadlo má dobre navrhnutú štruktúru, ktorá podporuje spoľahlivé utesnenie, jednoduchú údržbu a dlhú životnosť, a to všetko pri minimalizácii prestojov a znížení technickej odbornosti potrebnej na údržbu.

Vyrobené v súlade s normami ISO2858 a HG/T3183, rozmery rozhrania tohto čerpadla sú v súlade s inými modelmi chemických čerpadiel, ako sú IH, CZ a ďalšie, čím je zaručená kompatibilita, vysoká účinnosť a minimálne vibrácie.

Odstredivé čerpadlá série IHF sú široko používané v rôznych priemyselných odvetviach vrátane biofarmaceutických výrobkov, petrochémie, banskej metalurgie, textilnej tlače a farbenia, výroby energie, spracovania potravín, výroby papiera, galvanizácie, čistenia odpadových vôd, čistenia spalín, novej energie a nových materiálov.

Čerpadlá série IHF sú zvyčajne vybavené jednokoncovou vonkajšou mechanickou upchávkou WB2. Mechanický tesniaci krúžok z karbidu kremíka je ľahký a má nízky koeficient tepelnej rozťažnosti, vysokú tvrdosť, vynikajúcu pevnosť pri vysokých teplotách, dobrú rozmerovú stabilitu pri zvýšených teplotách, silnú odolnosť proti korózii, vysoký modul pružnosti a predĺženú životnosť.

Pre čerpadlá série IHF sú k dispozícii možnosti prispôsobenia a mechanické tesnenie môže byť prispôsobené špecifickým požiadavkám rôznych pracovných podmienok. Pre manipuláciu s korozívnymi médiami s kryštalizáciou alebo pevnými časticami je možné zvoliť obojstrannú mechanickú upchávku s vodným preplachom.

Komponenty ložiskovej skrine čerpadiel IHF využívajú mazanie mazivom, ktoré zabraňuje úniku oleja, preklzávaniu ložísk, nadmernému nárastu teploty a poškodeniu ložísk.

Jednoduchá štruktúra čerpadiel série IHF zjednodušuje údržbu, výrazne znižuje technické zručnosti potrebné od personálu údržby a zjednodušuje demontáž a opravu.

Aplikácie:
Oblasti použitia: Odstredivé čerpadlo IHF je široko využívané v rôznych priemyselných odvetviach, vrátane ochrany životného prostredia, ropy, chemikálií, potravín, biofarmaceutík, výroby energie, metalurgie, letectva a ďalších. Je obzvlášť vhodný pre aplikácie v rafinériách, etylénových závodoch, závodoch na spracovanie zemného plynu, chemických závodoch, farmaceutických závodoch, závodoch na jadrové palivo, jadrových elektrárňach a iných priemyselných odvetviach.

Aplikácie produktu: Odolnosť IHF odstredivého čerpadla proti korózii a opotrebovaniu bola preukázaná rozsiahlym praktickým používaním. Niektoré kľúčové aplikácie zahŕňajú:

Preprava korozívnych médií v chemickej výrobe.

Čistenie odpadových vôd s chlórom a pridávanie kyselín v procesoch výroby hydroxidu sodného s iónovou membránou (veľmi používaného v domácich závodoch na výrobu hydroxidu sodného s iónovou membránou).

Transport elektrolytu pri tavení neželezných kovov.

Procesy kyslého umývania vo výrobe automobilov.

Farmaceutický, petrochemický, energetický, galvanický, farbiarsky, pesticídny, papierenský, potravinársky a textilný priemysel.

Dlhodobá preprava koncentrovanej kyseliny sírovej, kyseliny chlorovodíkovej, kyseliny fluorovodíkovej, kyseliny dusičnej, aqua regia, silných zásad, silných oxidantov, organických rozpúšťadiel, redukčných činidiel a iných vysoko korozívnych médií pri teplotách od -20°C do 150°C bez akéhokoľvek poškodenia. To z neho robí jednu z najobľúbenejších možností pre používateľov v takýchto odvetviach.

Materiály:
Puzdro čerpadla je vyrobené z kovového plášťa vystlaného perfluóretylén-propylénom (F46, PFA), zatiaľ čo kryt čerpadla a obežné koleso sú vyrobené zapuzdrením kovových vložiek fluoroplastom procesom spekania a lisovania. Pre hriadeľ sa používa pokročilé vonkajšie mechové mechanické tesnenie so stacionárnym krúžkom vyrobeným z keramiky z oxidu hlinitého (alebo karbidu kremíka) a otočným krúžkom vyrobeným z výplňového materiálu PTFE, ktorý poskytuje vynikajúcu odolnosť proti korózii a oderu. Vstup a výstup sú vystužené oceľovou liatinou, čo výrazne zvyšuje toleranciu čerpadla voči teplote a tlaku. V prípade potreby sú k dispozícii vlastné návrhy a výrobné možnosti, aby vyhovovali špecifickým prevádzkovým podmienkam.

Aplikačné polia
Biologická medicína, petrochémia, baníctvo, hutníctvo, potlač a farbenie textilu, elektrina, potravinárstvo, výroba papiera, galvanické pokovovanie, čistenie odpadových vôd, odvod spalín
úprava plynu, nová energia, nové materiály a iné priemyselné odvetvia.

Použitie pumpy
Preprava rôznych koncentrácií kyseliny sírovej, kyseliny chlorovodíkovej, kyseliny dusičnej, aqua regia, kyseliny fluorovodíkovej, silných alkálií, silného oxidačného činidla, redukčného činidla a silného korozívneho média, ako je chlórový ión. Môže byť odolný voči celej nehrdzavejúcej oceli, aby odolal koróznemu médiu, namiesto drahej zliatiny titánu, peňazí.

Dizajnový návod
IHF jednostupňové jednostupňové horizontálne fluórové plastové odstredivé čerpadlo je podľa medzinárodného štandardu a je kombinované s nekovovým dizajnom a výrobným procesom čerpadla. Telo čerpadla využíva poplatok za obloženie kovového plášťa (F46, PFA), kryt čerpadla, obežné koleso a puzdro hriadeľa sú z fluórového plastu s kovovou vložkou, ktorá zabezpečuje úplné potlačenie spekania a stáva sa, hriadeľová upchávka namontovaná zvonka pomocou pokročilej vlnovcovej mechanickej upchávky, statická voľba krúžkov z 99,9% oxidu hlinitého alebo karbidu kremíka, krúžok so štyrmi výplňovými materiálmi odolnými voči fluóru, jeho vynikajúce tesnenie proti korózii. Import a export čerpadla využíva výstuž z liatej ocele, aby sa zvýšil mierny tlak ložiska na výkon čerpadla. Praktické použitie ukazuje, že čerpadlo má odolnosť proti korózii, oteruvzdornosť, odolnosť voči vysokým teplotám, nestarne, vysokú mechanickú pevnosť, hladký chod, primeranú štruktúru, pokročilý, utesnený výkon je spoľahlivý, jednoduchá demontáž, údržba, dlhá životnosť.

Model č	Prietok (m³/h)	Hlava čerpadla (m)	Výkon motora (KW)	Rýchlosť otáčania (ot./min)	Účinnosť (%)	NPSH _r (m)	Priemer (mm)
							Vstup	výstup
IHF40-25-125	4	23	1.5	2900	32	2.5	40	25
	6	20
	8	18.5
	2	5.5	0.55	1450	28	2.5
	3	5
	4	4.5
IHF40-25-160	4	34	2.2	2900	30	3
	6	32
	8	28
	2	9	0.55	1450	24	3
	3	8
	4	7
IHF40-25-200	4	52	4	2900	26	3
	6	50
	8	48
	2	13.5	0.75	1450	22	3
	3	12.5
	4	12
IHF40-25-250	4	82	7.5	2900	22	4.5	40	25
	6	80
	8	78
	2	20.5	1.5	1450	20	4.5
	3	20
	4	19.5
IHF50-32-125	10	23	2.2	2900	51	3	50	32
	12.5	20
	15	18.5
	5	5.5	0.55	1450	46	3
	6.3	5
	8	4.5
IHF50-32-160	10	34	4	2900	41	3
	12.5	32
	15	28
	5	9	0.55	1450	37	3
	6.3	8
	8	7
IHF50-32-200	8	52	7.5	2900	36	3
	12.5	50
	17	48
	5	13.5	1.1	1450	30	3
	6.3	12.5
	8	12
IHF50-32-250	10	82	15	2900	30	4.5
	12.5	80
	15	78
	5	20.5	1.5	1450	26	4.5
	6.3	20
	8	19.5
IHF65-50-125	15	23	3	2950	58	3.5	65	50
	25	20
	30	18.5
	7.5	5.5	0.55	1450	52	3.5
	12.5	5
	15	4.5

Model č	Prietok (m³/h)	Hlava čerpadla (m)	Výkon motora (KW)	Rýchlosť otáčania (ot./min)	Účinnosť (%)	NPSH _r (m)	Priemer (mm)
							Vstup	výstup
IHF65-50-160	15	34	5.5	2900	50	3.5	65	50
	25	32
	30	28
	7.5	9	1.1	1450	45	3.5
	12.5	8
	15	7
IHF65-40-200	15	52	11	2900	46	3.5		40
	25	50
	30	48
	7.5	13.5	1.5	1450	40	3.5
	12.5	12.5
	15	12
IHF65-40-250	15	82	18.5	2900	43	3.5
	25	80
	30	78
	7.5	20.5	3	1450	39	3.5
	12.5	20
	15	19.5
IHF80-65-125	40	23	7.5	2900	48	4	80	65
	50	20
	60	18.5
	15	5.5	1.1	1450	43	4
	25	5
	30	4.5
IHF80-65-160	40	34	11	2900	61	4
	50	32
	60	28
	15	9	1.5	1450	56	4
	25	8
	30	7
IHF80-50-200	35	52	15	2900	63	4		50
	50	50
	60	48
	15	13.5	2.2	1450	57	4
	25	12.5
	30	12
IHF80-50-250	35	80	30	2900	49	4.5	80	50
	50	78
	60	76
	15	20.5	5.5	1450	46	4.5
	25	20
	30	19.5
IHF80-50-315	40	127	45	2900	42	5
	50	125
	60	120
	15	34	11	1450	35	5
	25	32
	30	30
IHF100-80-125	80	22	15	2900	54	4.5	100	80
	100	20
	120	18.5
	40	5.5	2.2	1450	50	4.5
	50	5
	60	4.5
IHF100-80-160	80	34	18.5	2900	67	4.5
	100	32
	120	28
	40	9	2.2	1450	63	4.5
	50	8
	60	7
IHF100-65-200	80	52	30	2900	70	4.5		65
	100	50
	120	48
	40	13.5	5.5	1450	66	4.5
	50	12.5
	60	12
IHF100-65-250	70	82	45	2900	65	5
	100	80
	120	78
	40	20.5	7.5	1450	62	5
	50	20
	60	19.5

Model č	Prietok (m³/h)	Hlava čerpadla (m)	Výkon motora (KW)	Rýchlosť otáčania (ot./min)	Účinnosť (%)	NPSH _r (m)	Priemer (mm)
							Vstup	výstup
IHF100-65-315	70	127	75	2900	50	5.2	100	65
	100	125
	120	123
	40	34	15	1450	46	5.2
	50	32
	60	30
IHF125-100-160	130	34	30	2900	61	5	125	100
	150	32
	170	28
	65	9	4	1450	56	5
	75	8
	85	7
IHF125-100-200	130	52	45	2900	63	5		100
	150	50
	170	48
	65	13.5	11	1450	55	5
	75	12.5
	85	12
IHF125-100-280	150	102	110	2900	60	6
	200	100
	240	96
	80	27	18.5	1450	56	6
	100	25
	120	23
IHF125-100-315	80	34	18.5	1450	60	5.5
	100	32
	120	30
IHF125-100-400	80	53	30	1450	65	6	125	100
	100	50
	120	48
IHF150-125-250	150	20.5	22	1450	60	5	150	125
	200	20
	240	18
IHF150-125-315	150	34	30	1450	70	5.5	150	125
	200	32
	240	30
IHF150-125-400	150	52	55	1450	65
	200	50
	240	48
200-150-250 IHF	250	21	45	1450	58	6	200	150
	400	20
	480	18
IHF200-150-315	250	34	75	1450	60	6
	400	32
	480	30
200-150-400 IHF	250	52	90	1450	67	6.5
	400	50
	480	48
IHF250-200-315	400	34	90	1450	75	6.5	250	200
	600	32
	700	28
250-200-400 IHF	400	53	132	1450	68	6.5
	600	50
	700	47
IHF 300-250-315	800	34	160	1450	80	7	300	250
	950	32
	1100	30
300-250-400 IHF	800	53	185	1450	77	7
	980	50
	1100	47
400-350-600 IHF	2000	32	355	980	65	6	400	350
IHF 550-500-800	3600	36	710	750	65	5	550	500

Pracovné podmienky

Priemer čerpadla	25 mm - 400 mm
Pracovná teplota	- 20 ℃ - 180 ℃
Rozsah prietokovej kapacity	1,6 m³/h - 2600 m³/h
Rozsah hlavy čerpadla	5m - 130m
Rozsah materiálov	Podšívka FEP(F46), PFA
Navrhnutý štandard	GB/T9969, ISO 5828
